请问4层板上要开槽，文件如何做符合6163银河加工规范
更新时间：2025-03-10 10:11
1833
2
文档错误过时,
我要反馈
更新时间：2025-03-10 10:11
1833
2
1833
2
文档错误过时,
如题，4层板 AD文件，板上要开多边形槽，如何设置，在哪个层，用什么方式，才符合
互动评论
2
登录
或
注册
后才可以留言哦！
胡***(2***0Z) 2025-03-10 12:17:36
0
keepout层上有描述就可以了吧
官方工作人员(5***9A)
2025-03-10 13:45:59

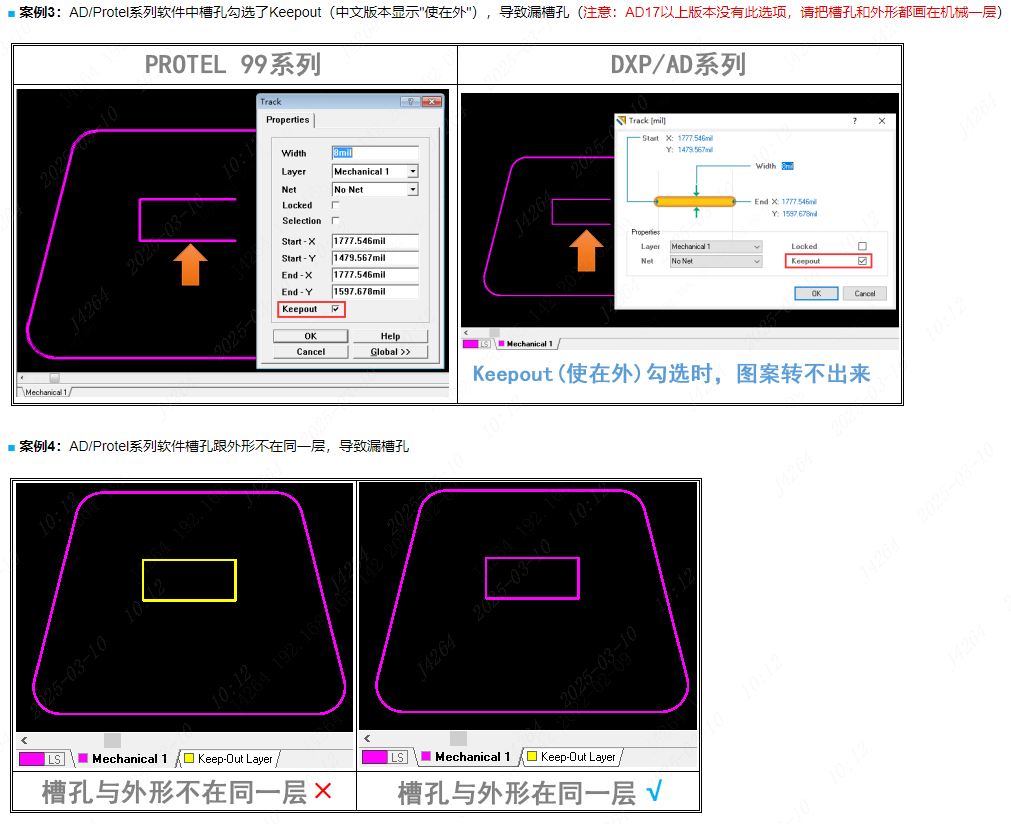

如果唯一的外形层是keepout层，槽孔放在这一层就可以加工出来，但是要留意槽孔不能keepout勾选。
官方工作人员(5***5G)
2025-03-10 10:11:37
0
您好，您可以把要做的槽孔跟板子唯一的外形层放在同一层，这样就可以加工的，谢谢！
