BOM比对功能使用说明

( 2025-02-20 阅读 3927)

阅读 3927

(0) (1)

用户 (4289524A) (0)
BOM放进去显示不出文件

官方工作人员 (0)

您好！这边联系您详细看一下，为您处理！

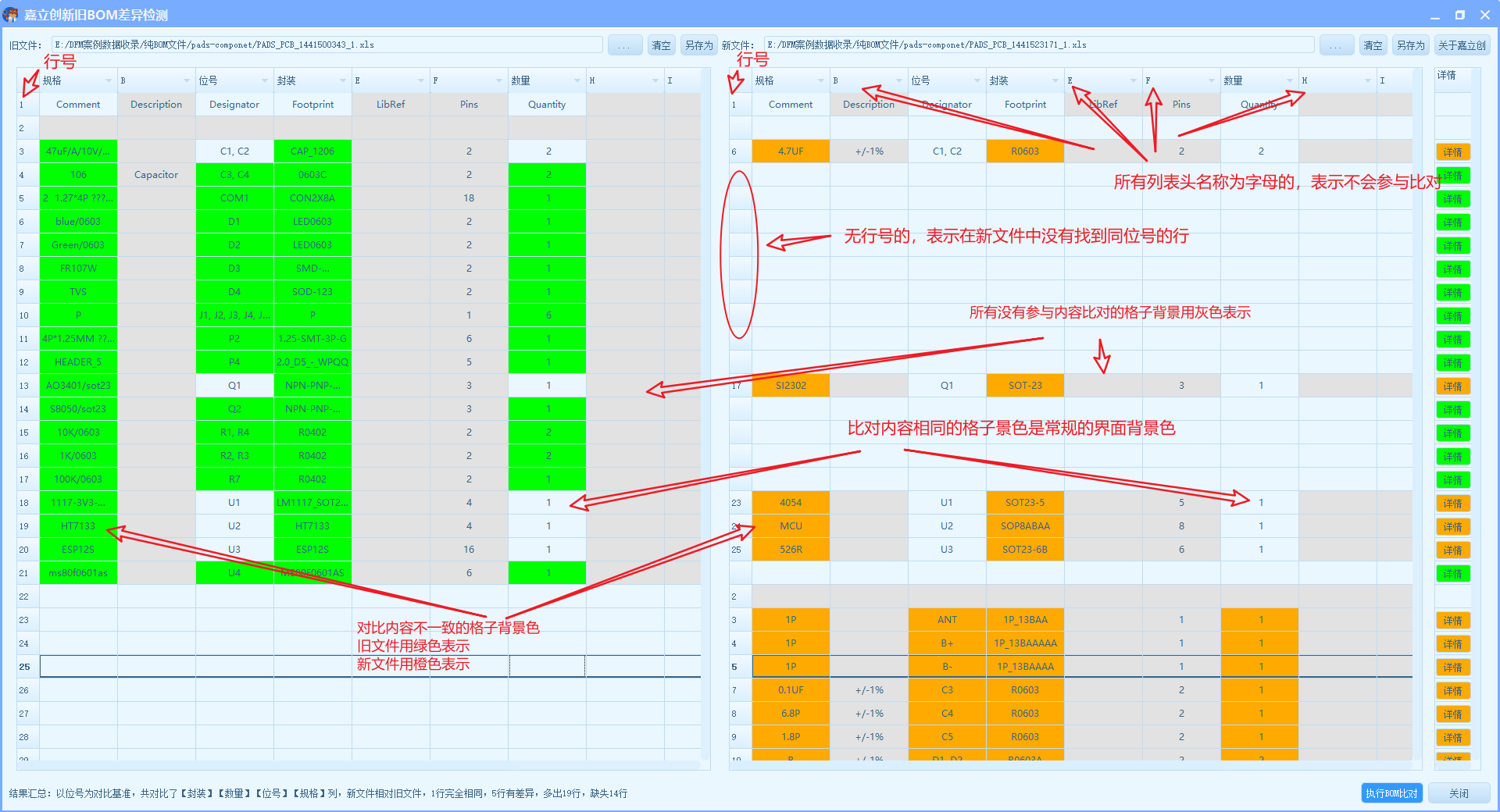

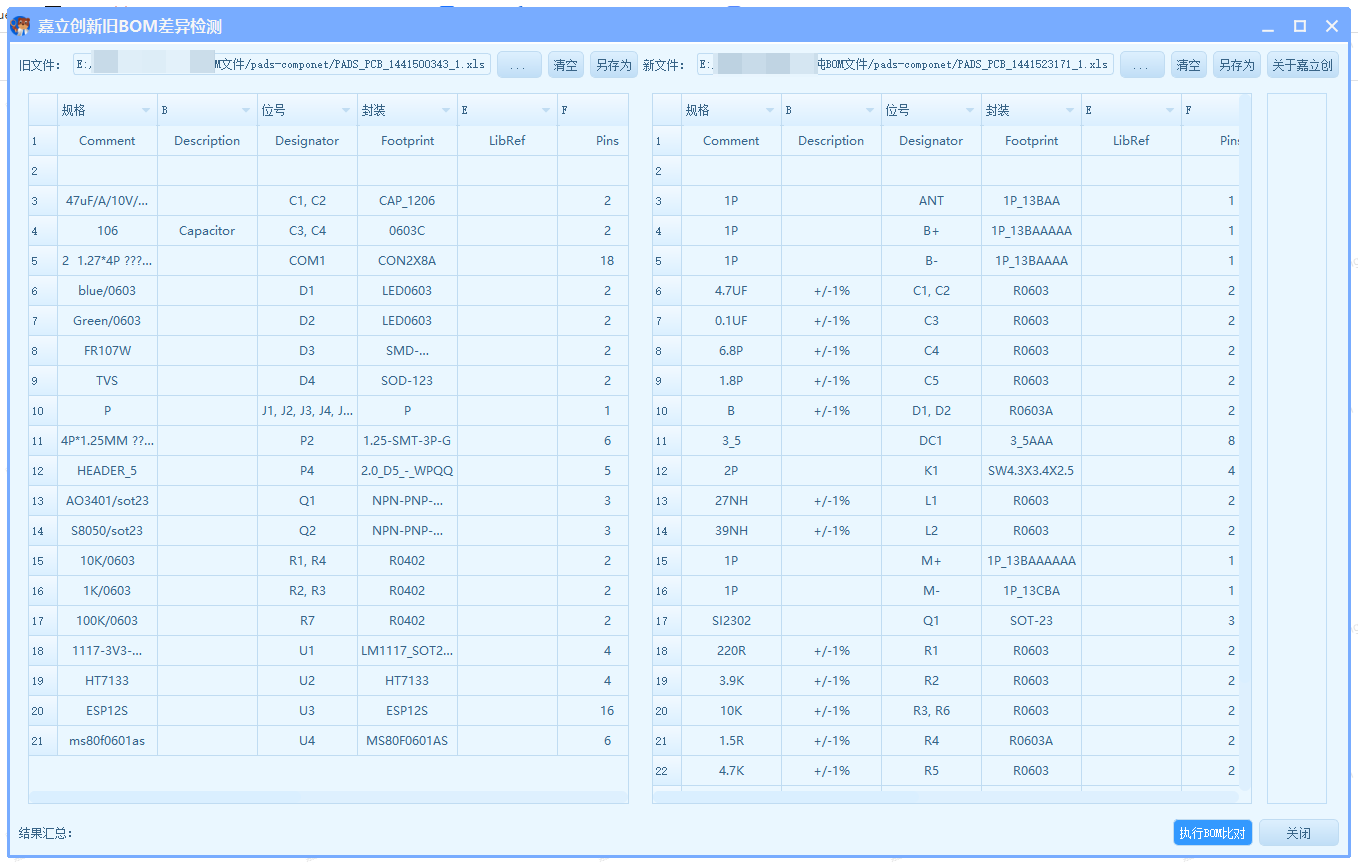

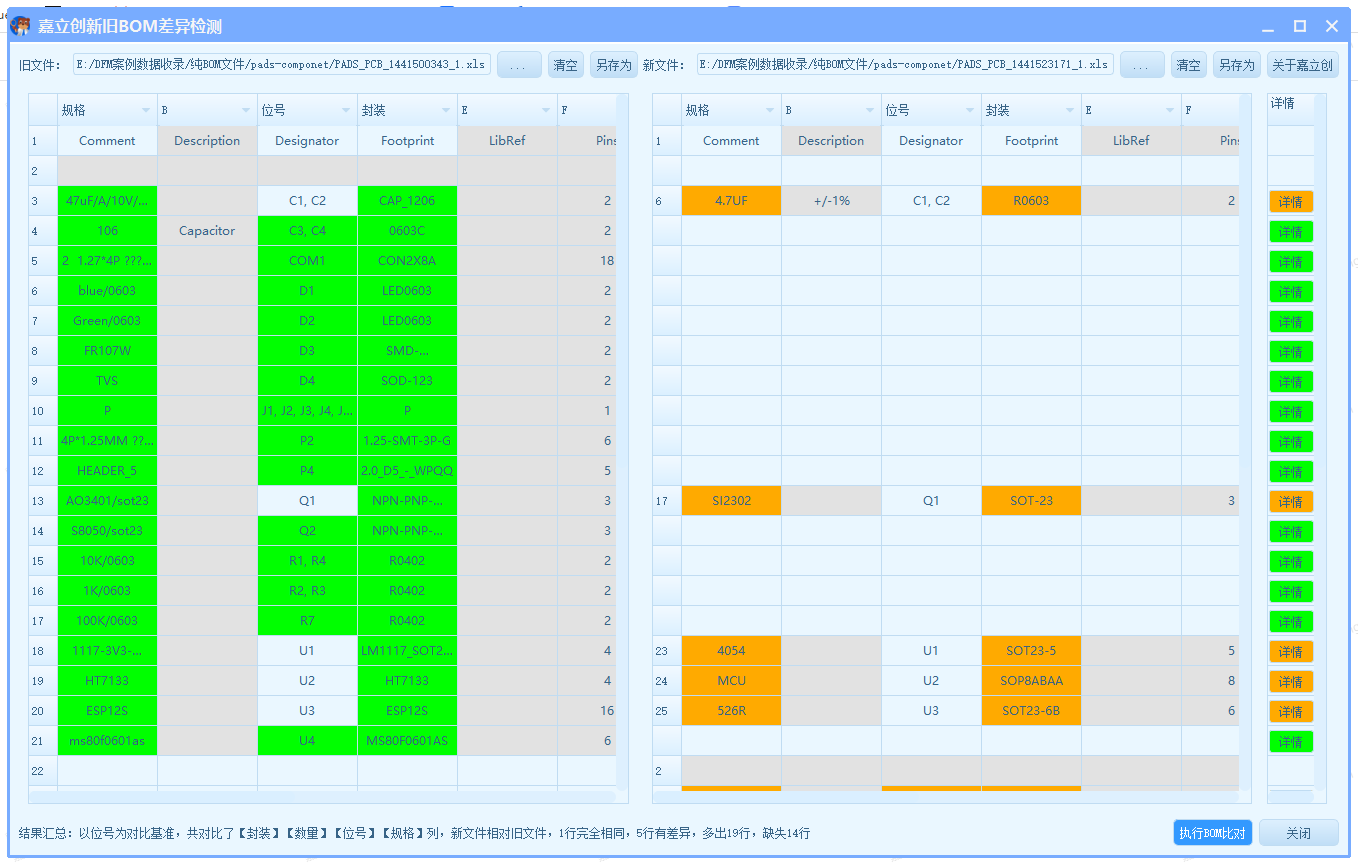

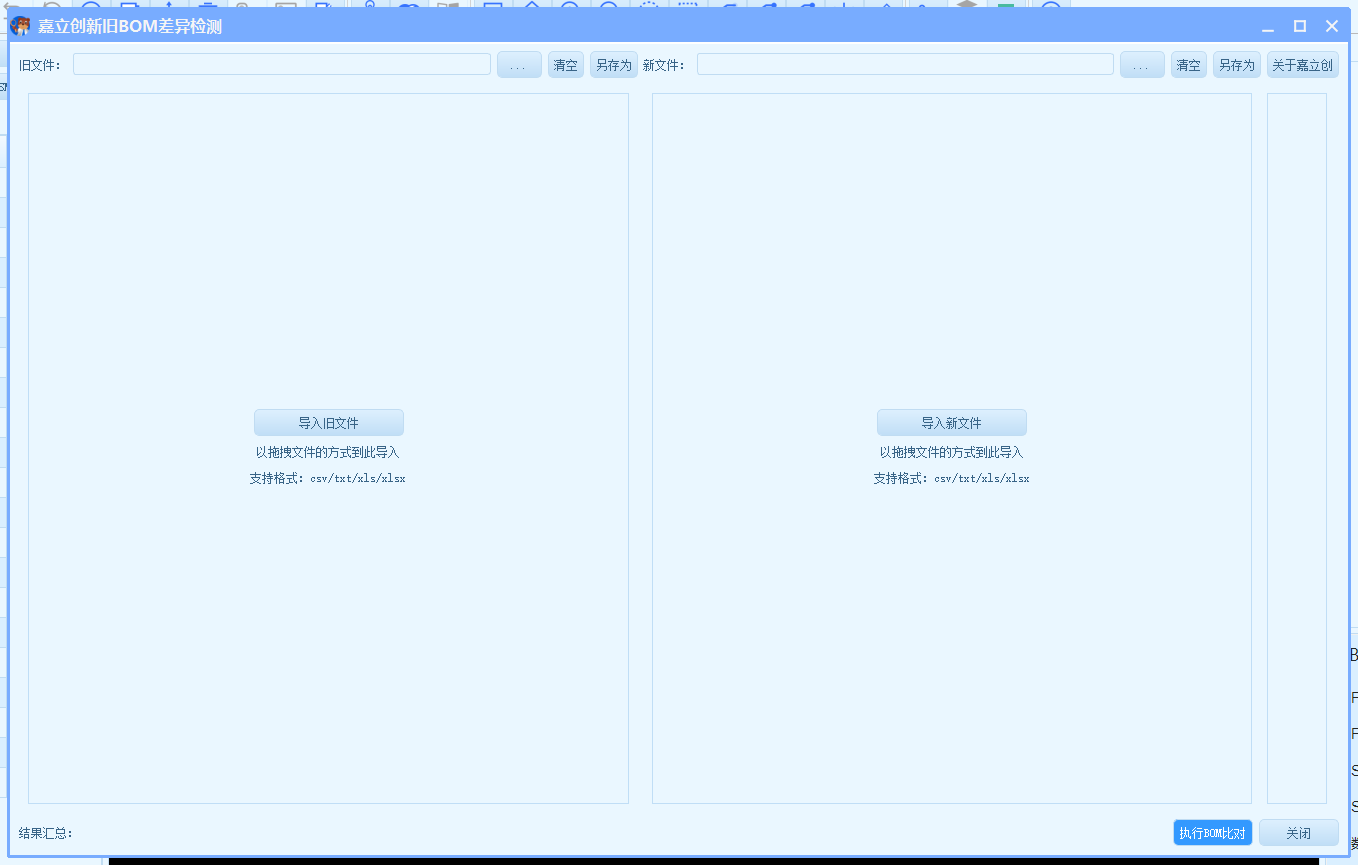

<h1>前言</h1><p>DFM客户端 从2.5.x版本开始，引入了新旧BOM文件比对功能，可以帮助用户在PCB升级迭代过程中轻松的查看新旧产品BOM差异。</p><h1>使用说明</h1><h2>打开方式</h2><p>启动DFM客户端后，菜单：工具->BOM比对，如下图</p><p><img src="https://pbt-pub.jlc.com/pbt/cms/998a6529c12f4001814fbe69d5dc1f0c-77630da5-508f-4915-a4db-7aab42509641-image.png?fileIndexId=8656897075539283968"></p><h2>操作界面</h2><p>启动后，显示如下对话框窗口</p><p><img src="https://pbt-pub.jlc.com/pbt/cms/89e6033d17cd4e46a57ea4279ddb00f6-f12162ad-bbc1-45da-8b25-7e82b4f37e88-image.png?fileIndexId=8656894813962313728"></p><p>我们接着以新旧各自打开两个不同的BOM文件试试（也可以比对坐标文件），刚打开BOM文件，还未执行比对操作的如下图：</p><p><img src="https://pbt-pub.jlc.com/pbt/cms/aa5b5817191646b6a1c3b720157a135a-1bc57577-0de6-4f8b-b1b0-7441e640dc4d-image.png?fileIndexId=8656854506188627968"></p><p>点击【执行BOM比对】，如下图所示是执行完后的效果，怎么看结果具体看后面的结果说明</p><p><img src="https://pbt-pub.jlc.com/pbt/cms/8e3edf729b6e468b8d404944ee62cfa2-9309525b-6ce9-4d8e-ba6a-25c46d39e02d-image.png?fileIndexId=8656849533590253568"></p><h2>对比结果说明</h2><p>下图注解解释了如何直观的查看新旧文件比对结果。</p><ul><li>备注：位号是比对的起始基础，位号相同的新旧行之间相互比对。</li></ul><p><img src="https://pbt-pub.jlc.com/pbt/cms/e5ef6a2aa5014240ae2c0ba659a0561c-dfd980fd-b583-4881-b0fe-a76d2305721e-image.png?fileIndexId=8656846976167645184"></p><h3>不参与比对的列</h3><ol><li>如下图所示，当程序打开BOM文件时，会自动识别出BOM文件的行和列，每一列的属性程序也会偿试自动识别，比如目前能识别的分类：规格，位号，封装，数量，制造商，物料编码，序号，备注1，备注2。</li><li>只有能成功识别出这些属性的列，才会参与比对。有一些用户使用了不常见的名称，可能会造成我们识别失败，这个时候用户需要自己手动设置列属性，如下图【E】列那样，点击会弹出下拉框，选择正确的属性。</li><li>如果是字母列，表示没有属性，执行BOM比对的时候，这些列是不参与的。</li></ol><p><img src="https://pbt-pub.jlc.com/pbt/cms/6a556913433a4b6fa2867ada2dbb6aa7-cfc60dd8-086c-48c8-a744-fcd594c4ddc7-image.png?fileIndexId=8656680917262848000"></p><h2>编辑BOM表格</h2><p>本工具是支持表格内容修改编辑的，如下图，双击要修改的格子，就进入修改状态</p><p><img src="https://pbt-pub.jlc.com/pbt/cms/90432b35010844e3954903ff81d113a1-615e7505-b1fc-4cb7-ab00-14c3a1e2c5c3-image.png?fileIndexId=8656655625589432320"></p><p>编辑后的BOM可以另外保存（统一保存为xlsx格式）</p><p><img src="https://pbt-pub.jlc.com/pbt/cms/b63db9a5738045e7913865a9ad03b535-c53fc087-578d-457b-9b15-fc9ee9907981-image.png?fileIndexId=8656653237973762048"></p><p><br></p><p><br></p><p><br></p><p><br></p><p><br></p>
