BOM按照以下样式整理：

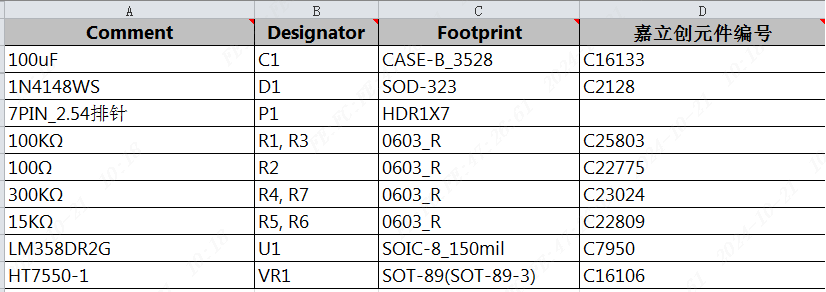

目前支持的样式1: 推荐使用
下载推荐的材料清单样式: 1553147034527016410.zip

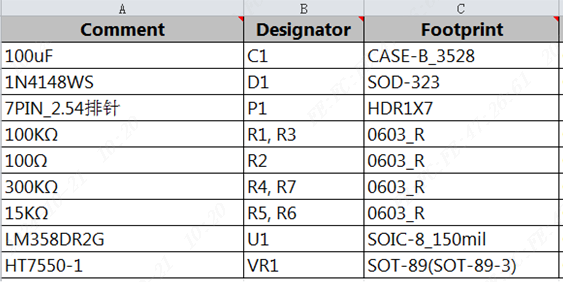

目前支持的样式2:最简化的一种
型号的推荐写法
1： 不同属性之间的分隔符号 用 空格 或 逗号 推荐用空格， 我们6163银河识别BOM也是优先按空格拆分。
例如 有个贴片电容 100nF， 误差为 ±10%， 耐压为50V， 材质为X7R 写法举例： 100nF ±10% 50V X7R
2： 千万别用数值表达法，很容易误会，
例如 写着100， 他是电阻， 我们应该认为他是 10Ω 还是 100Ω呢？
3： 最好还是写上数值的单位。
例如电阻的符号Ω， 电容的nF, pF 电感的uH 等
4： 集成块的型号最好写完整
举例SMT32F103， 他有这么多后缀，一个字母之差就完全是两个东西。
举例运放 324， LM324 和LMV324可完全是不同的东西了，一个通用运放，一个轨到轨运放。
封装的推荐写法
1： 封装名最好是跟数据手册同名
例如 玻璃管的1N4148，虽然他的尺寸跟1206是类似， 但是封装名还是建议写成根数据手册一样，用LL34
2： 最好还是用大家都在用的名字，全世界普遍接受英制的封装名。
例如 0805电阻 的公制是 2012， 有种英制封装也是2010， 这种时候是不是很容易误会呢。
3： 少给封装名添加各种后缀，前缀。
例如 我们曾将给我们提供的封装库添加上了 “LC-”， 这个“LC-” 就给我们带来一堆搜索上的麻烦。
例如 Res_0805_M_张三_2019-9-9_第三版 大部分情况下只需要 0805 即可， 不用这么麻烦。
整理BOM的其他注意事项
字段（列、表头、列名称、标题）排列顺序 和 文件中必须包含的字段（列名称）：
1： Comment, 2： Description 3： Designator, 4： Footprint, 5： LibRef, 6： Pins, 7： Quantity, 8： 编号
字段(列)说明：
1：*Comment 用作表述器件的型号、规格、误差等。如" 100nF 80% -20% 50V "
2：Description 用作表述器件的名称等。 如 贴片电阻、贴片热敏电阻
3：*Designator 用作表述器件与图纸上对应的“位号”。 如R201, R20, C100, U1
注意: 位号不区分大小写, 如果您确实使用了大小写区分不同类型,请务必修改.
4：*Footprint 用作表述器件封装。 如0402, 0805, SSOP-8
5： LibRef 无要求
6： Pins 用作表述器件的焊盘数。 如SOT-23-3三极管的焊盘数为“ 3 ”，就填写3
7： Quantity 用料数量。
8： 编号(可选) 精准搜索,工程师整理BOM后由采购下单必填，使用编号作为区分。 注意:当元件编号与封装描述不对应时，以编号为准。
* 这些字段(列) 非常重要 必填: Comment Designator Footprint , 编号(知道就写上,不知道也可以空着)
如果用自整理清单务必看这里: 重要说明: //非常重要,非常重要,非常重要,非常重要,非常重要,非常重要,非常重要!!
注意(1) 位号(Designator)
1> 位号 与 位号 之间的分割(分列)表达:
位号与位号之间分割 仅支持: 方式1 <英文逗号 ","> 方式2 <空格" "> 其他符号一律不支持. 不支持的符号如: ; \ | 。 ‘ : ~ >
位号举例 R1, R2, R23, R231, R0090
2> 号位允许使用区间表达法:
区间表达关键字为 英文减号 "-", 其他一律不支持. 不支持符号如: ~ >
区间表达法仅支持的样式 字母 数字 - 数字 开始数字必须小于结束数字. 如R11-99,
区间表达法举例: R1-4 等于 R1,R2,R3,R4
3> 单个位号长度不能超过64字符
4> 暂不支持中文位号
5> 位号内不能包含字符: @ # $ % ^ & { } [ ]
//如果使用AD,99SE,PADS 等软件导出, 则上面的规则一定是支持的.
注意(2) 不贴或不焊接位置表达
不贴的位置不能出现在材料清单中, 例如R10不焊接, 则材料清单中不能出现R10.
注意(3) 材料清单中不支持备注.
任何形式的备注都不会展示给工厂看, 工艺工程 将 忽略所有备注. 将会忽略材料清单中的所有备注
注意(4) 使用编号方式表达时
当元件编号与封装描述不对应时，以编号为准。不管你封装或规格中填写什么字符,都以元件编号为准
注意(5) 如果是xls和xlsx格式的文件,则只读取第一个工作表. 而且只读取前12列内容.
虽然IT编写了搜索算法,不代表就能准确无误的识别. 不代表就可以忽略上面 5 条注意.
