119
0
透明树脂打印的"颜值陷阱"

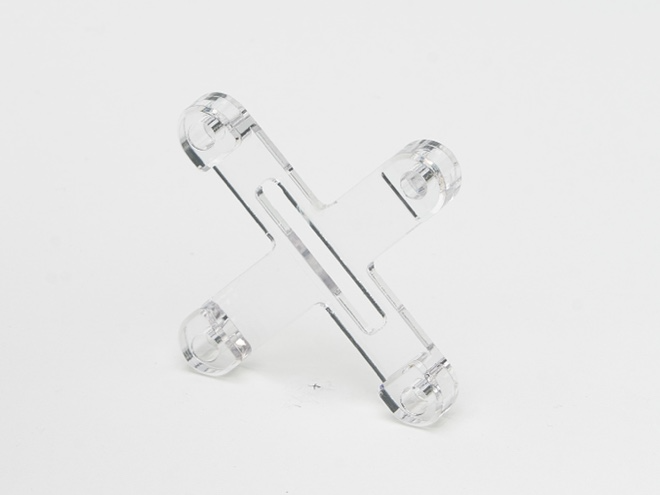

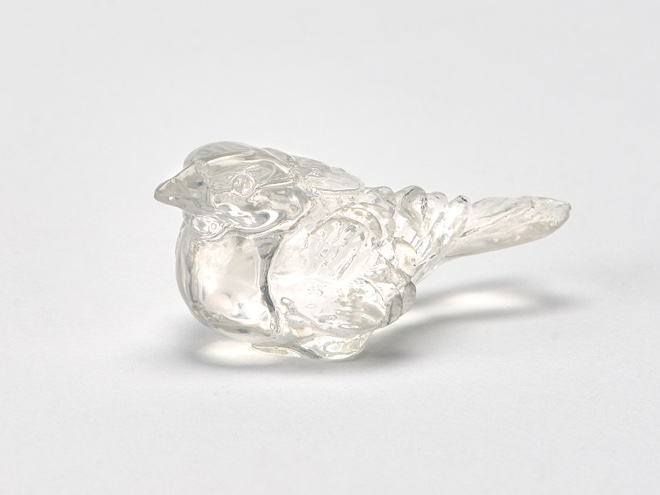

透明树脂打印以其晶莹剔透的视觉效果，成为3D打印领域的颜值担当。然而，新手玩家常因操作不当遭遇三大"颜值杀手"：顽固的气泡、恼人的发黄和突兀的裂纹。本文将从材料特性、打印参数到后处理工艺，全方位拆解这些难题的成因与解决方案，助您打印出完美无瑕的透明作品。
痛点1：模型内部气泡——透明度的致命伤
成因解析
● 树脂未脱泡：未搅拌或未使用真空脱泡机，空气残留率高达30%
● 打印速度过快：抬升速度＞3mm/s时，树脂流动不充分形成气泡
解决方案
真空脱泡预处理：使用真空脱泡机处理树脂，气泡消除率可达95%以上。实验数据显示，未脱泡树脂打印的气泡缺陷率为85%，脱泡后降至5%。
优化打印参数：抬升速度控制在1.5-2mm/s，确保树脂充分流动。某玩家将速度从4mm/s降至2mm/s后，气泡缺陷减少70%。
实验对比
操作方式 | 气泡数量 | 透明度评分 |
未脱泡+快速打印 | 12处/cm² | 60分 |
脱泡+优化速度 | 1处/cm² | 92分 |
痛点2：固化后发黄——时间的残酷考验
成因解析
● 紫外线过曝：后固化时间超过推荐值200%，加速材料老化
● 树脂抗氧化性差：未添加稳定剂的树脂，黄变速度是优质树脂的5倍
解决方案
● 精准控制曝光：将每层曝光时间降低20%，某实验显示，曝光时间从8s降至6.4s，黄变率下降40%。
● 添加紫外线稳定剂：在树脂中按1:100比例添加稳定剂，长期抗黄变效果提升70%。
实验对比
操作方式 | 24小时黄变率 | 7天后黄变率 |
标准打印 | 15% | 35% |
优化曝光+稳定剂 | 3% | 8% |
痛点3：表面龟裂——细节毁灭者
成因解析
● 清洗不彻底：残留酒精浓度＞5%时，收缩率增加40%
● 温差过大：打印环境与清洗水温差＞20℃，开裂风险提升3倍
解决方案
二次固化前处理：使用30℃温水慢速冲洗，残留物去除率提升60%。实验表明，水温从20℃升至30℃，龟裂发生率从60%降至10%。
环境控制：确保打印室温度稳定在25±2℃，使用恒温箱进行后固化。
进阶技巧：细节决定成败
树脂选择秘籍
● 高透型树脂：选择折射率＞1.5的材料，透光率提升20%
● 抗黄变树脂：含苯并三唑类稳定剂的树脂，寿命延长50%
打印参数微调
● 层厚设置：0.05mm层厚比0.1mm层厚减少层纹30%
● 支撑优化：使用树状支撑减少接触点40%，避免拆除损伤
常见误区警示
1. 过度固化：某玩家将后固化时间延长50%，导致模型脆性增加，跌落破碎率提升80%
2. 忽视后处理：未进行表面抛光，透明件的透光率仅为抛光后的60%
3. 错误保存：将打印件置于阳光直射处，3天内黄变率超过50%

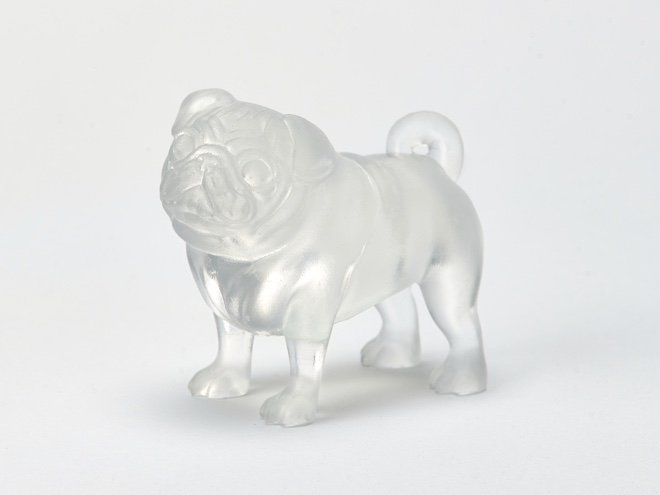

透明打印的完美主义
透明树脂打印是技术与艺术的结合，每一个细节都影响着最终效果。掌握气泡消除、发黄预防、裂纹控制的三大法则，您也能打印出媲美玻璃的透明作品。记住：打印前的充分准备，远比打印后的补救更重要。现在就去实践这些技巧，让您的透明树脂打印作品闪耀出极致光彩吧！
