1、继电器基本概念
① 定义与工作原理
- 定义：继电器是一种利用电磁原理实现信号放大、隔离和转换的开关元件，在自动控制系统中起到桥梁作用。
- 工作原理：当输入信号激励电磁线圈后，产生磁场吸引或释放触点，实现电路的闭合或断开，完成控制信号的传递。
② 分类简介

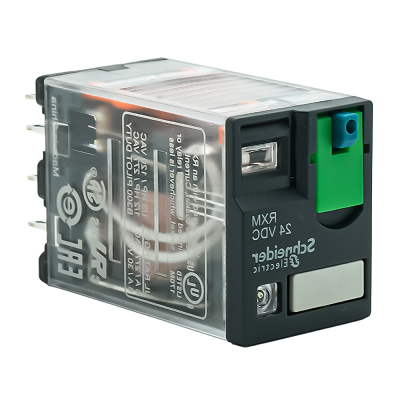

- 电磁继电器：传统机械结构，广泛用于各种工业控制场合；
- 固态继电器：采用半导体元件，无机械动作，响应速度快且耐震动；
- 时间继电器：内置定时装置，用于延时或定时控制；
- 热继电器：主要用于电机过载保护，通过温度变化触发动作。
2、继电器的关键作用
① 信号隔离与保护
- 继电器能够实现低压控制与高压控制电路之间的电气隔离，保护敏感控制器件免受高电压冲击。
- 在系统故障时，迅速断开电路，有效保护设备和人员安全。
② 逻辑控制与信号转换
- 通过多级继电器组合，可构建复杂的逻辑控制电路，实现顺序控制、互锁保护等功能；
- 继电器的触点转换功能使得微小信号得以放大或转换，为后续控制单元提供可靠信号。
③ 系统冗余与故障保护
- 在自动控制系统中，通过合理配置继电器，可实现冗余设计，一旦主要回路失效，备份继电器能够迅速介入，保证系统安全运行；
- 继电器还可用于监控电流、电压等参数，自动断开异常状态下的负载，防止设备损坏。
3、继电器的应用领域
① 电机及驱动控制
- 启动/停止控制：利用继电器实现电机的启动、停止及正反转切换；
- 过载保护：结合热继电器等元件，对电机运行状态进行实时监测，防止过载。
② 传感器信号处理与输入输出转换
- 在PLC控制系统中，继电器用于接收传感器输入信号，并将信号转换为标准电平输出，保证系统各模块间的信号兼容。
③ 安全保护系统
- 紧急停机：在检测到异常状态时，继电器能迅速切断电源，启动紧急停机程序；
- 互锁保护：通过互锁逻辑，防止设备在错误状态下运行，确保操作安全。
④ 分散控制与远程监控
- 在分布式控制系统中，继电器常作为边缘控制单元，实现本地自动化控制，并将状态信号反馈至中央监控系统，实现远程监控和故障报警。
4、不同类型继电器的应用对比
① 电磁继电器
- 优点：结构简单、成本低、适用范围广；
- 应用场合：适合一般工业自动化、家用电器及低速控制系统。
② 固态继电器
- 优点：无机械磨损、响应快、寿命长；
- 应用场合：适用于高速、频繁切换以及对振动环境要求较高的场所。
③ 时间继电器
- 优点：内置定时功能，易于实现延时控制；
- 应用场合：常用于定时启动、延时断电等场景，如自动化生产线中的定时控制。
④ 热继电器
- 优点：专门用于电机保护，响应温度变化；
- 应用场合：广泛用于电机过载保护及温度异常监控中。
5、实际应用案例与设计要点
① 工业自动化生产线
- 在复杂的生产流程中，通过继电器实现各设备间的顺序启动与停止，确保工序衔接紧密；
- 采用互锁继电器防止误操作，提升系统安全性。
② 电梯控制系统
- 利用继电器实现电梯各层门的同步控制及紧急停机保护；
- 继电器与传感器联动，实时监控电梯运行状态，保障乘客安全。
③ 楼宇自控系统
- 在楼宇智能化系统中，继电器用于照明、空调、电梯等多系统的协调控制；
- 通过分布式继电器网络，实现远程监控与管理，提升能源利用效率。
④ 设计要点
- 选型匹配：根据控制需求、负载情况及响应速度要求，选择合适的继电器类型；
- 合理布局：在电路设计中，合理规划继电器的接线方式与位置，确保信号稳定传递；
- 防护措施：在继电器应用中，增加滤波、抗干扰和过载保护设计，提升系统整体可靠性。
