1、拖链直线架空长度概述

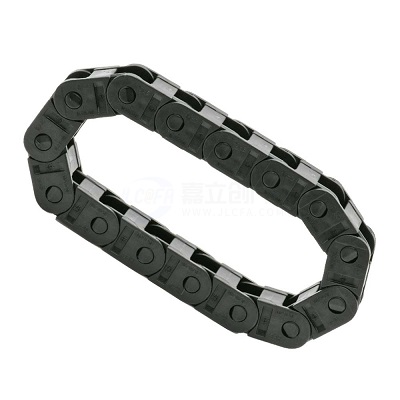

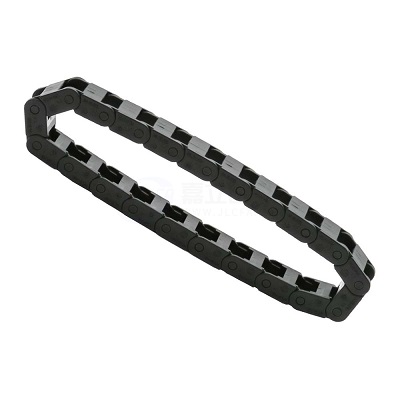

拖链作为自动化设备中用于电缆、软管等传输元件的保护与支撑部件，其直线架空长度设计对整体性能至关重要。
① 定义与作用
- 直线架空长度：指拖链在工作过程中保持直线悬挂状态的部分长度。
- 主要功能：确保拖链在运动过程中有足够的缓冲与导向空间，减少弯曲损耗，延长使用寿命。
② 应用背景
- 广泛应用于自动化生产线、机器人、数控机床等设备中。
- 合理的直线架空长度设计有助于降低拖链因急弯、拉伸等引起的疲劳和磨损风险。
2、直线架空长度选择的影响因素
拖链直线架空长度的设计需要综合多方面因素，确保既满足设备运行要求，又能有效延长拖链使用寿命。
① 运动行程与速度
- 拖链的工作行程直接决定了所需的直线部分长度，长行程设备通常需要较长的直线架空段。
- 高速运动下，拖链所受的离心力和动态载荷增大，对直线架空长度提出更高要求。
② 拖链型号与结构特性
- 不同型号拖链（如金属、塑料或复合材料）其弯曲半径、抗疲劳性能和自重各异，对直线架空长度的要求也不同。
- 设计时需参考厂家手册中关于最小弯曲半径及推荐直线长度的建议。
③ 安装空间与环境条件
- 安装环境是否存在空间限制，决定了直线架空段的可用长度。
- 工作环境（如温度、湿度、振动）也会影响拖链的材料老化和疲劳性能，进而影响直线架空长度的选择。
3、如何选择合适的直线架空长度
在综合以上因素的基础上，选择拖链直线架空长度时应遵循以下原则和步骤：
① 参考制造商标准
- 优先查阅拖链厂家提供的设计手册，了解推荐的最小直线架空长度。
- 根据具体型号参数（如弯曲半径、额定寿命）进行初步计算。
② 结合实际工况进行合理冗余设计
- 在满足基本要求的基础上，适当增加一定冗余量（一般建议增加行程的20%～30%），以应对可能的运动偏差和意外冲击。
- 对于高动态或特殊工况，可考虑额外增加直线架空长度，确保拖链稳定运行。
③ 进行仿真与试验验证
- 利用CAD或有限元分析软件对拖链运动过程进行仿真，验证直线架空长度设计的合理性。
- 在试验台或现场进行实车测试，监测拖链运行状态及各部位应力分布，确保设计安全可靠。
4、常见设计案例及注意事项
在实际工程设计中，针对拖链直线架空长度的设置常见以下几个案例及注意点：
① 自动化生产线中的应用
- 案例：在高速传送系统中，拖链需在主运动方向保持稳定直线，推荐直线架空长度为工作行程的25%左右。
- 注意：在设备启动和急停过程中，确保拖链有足够缓冲区，避免因惯性产生的急弯导致损伤。
② 工业机器人拖链布线设计
- 案例：工业机器人在执行复杂轨迹时，其拖链设计通常要求在大部分路径段内保持直线悬挂，确保高速动态平稳。
- 注意：重点监控转角处的弯曲半径，确保直线段与弯曲段过渡自然，防止局部疲劳。
③ 数控机床及自动装配线
- 案例：在数控机床中，拖链需兼顾精密定位与动态载荷，直线架空段一般设置在设备负载较低区域。
- 注意：定期维护检测拖链直线段的磨损情况，及时调整或更换，以保证长期稳定运行。
5、总结与建议
拖链直线架空长度的合理选择不仅关系到传输系统的稳定性，还直接影响设备整体寿命。
① 综合考量各项因素：结合运动行程、设备速度、拖链型号及工作环境，科学确定直线架空段的最优设计。
② 参考厂家标准与进行仿真验证：利用制造商建议、仿真分析及现场试验，确保设计方案既符合规范又具有足够冗余。
③ 定期维护与监控：建立监控和预防性维护机制，及时发现拖链局部异常，降低意外损坏风险。
通过上述系统化设计和验证流程，可有效指导工程师在不同工况下合理选择拖链直线架空长度，确保设备在高速、连续运转中的安全稳定运行。
