1、产品定义和作用
定义

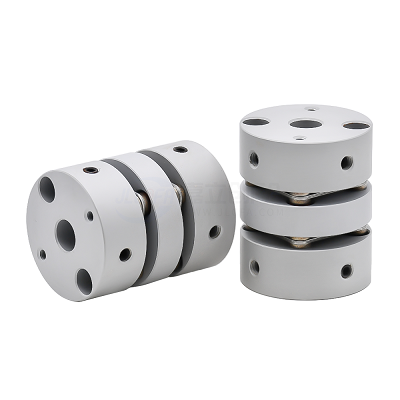

- 双簧片式联轴器是一种通过两组或多组弹簧片来传递扭矩的机械元件。它具有结构紧凑、重量轻、安装方便等特点。
- 这种类型的联轴器能够有效补偿两轴之间的偏移，并且可以承受一定的冲击载荷，保证传动系统的稳定性和可靠性。
主要功能
- 提供精确的动力传递：特别适用于需要高精度定位的场合；
- 吸收振动与冲击：有效减少因电机启动或停止时产生的瞬态力对整个系统的影响；
- 补偿位置偏差：允许一定范围内的角向、径向及轴向位移。
2、产品分类名称及原理
按结构形式分类
- 单片式：由一片弹性金属薄板构成，适合低扭矩传输；
- 多片叠加式：由多层薄片组成，可承载更大扭矩并提高缓冲效果。
工作原理
- 弹簧片在受到扭转载荷时会产生弹性变形，从而实现动力的柔性传递。同时，当两轴之间存在相对运动时，弹簧片还能起到自动调节的作用，确保连接部件之间的同轴度。
3、产品安装与维护注意事项
安装要点
- 确保正确选型：根据实际工况选择合适的型号规格，包括扭矩容量、许用转速等参数；
- 校准安装位置：保证两端轴心线重合，避免过大的不对中量导致弹簧片疲劳损坏。
维护建议
- 定期检查紧固件是否松动，必要时进行调整或更换；
- 监测运行状态下的温度变化，防止因过热而影响使用寿命。
4、产品应用案例
精密加工机床
- 在数控车床、铣床等高精度加工设备中，双簧片式联轴器被广泛应用于主轴驱动部分，确保刀具进给的平稳性，进而提高加工精度和表面质量。
包装机械
- 用于包装生产线上的输送带传动系统，由于其良好的减震性能，能有效降低噪音水平，延长机械寿命，同时保障生产效率。
