步骤0, 本教程必须先添加脚本
注意: 本教程需要使用脚本, 脚本可在这个帖子中下载: https://gitee.com/JLC_SMT/PADS_PCBtoJLC_BOM_PickPlace //(就不再本帖中贴出附件,脚本可能会有更新,到时多处修改很麻烦)

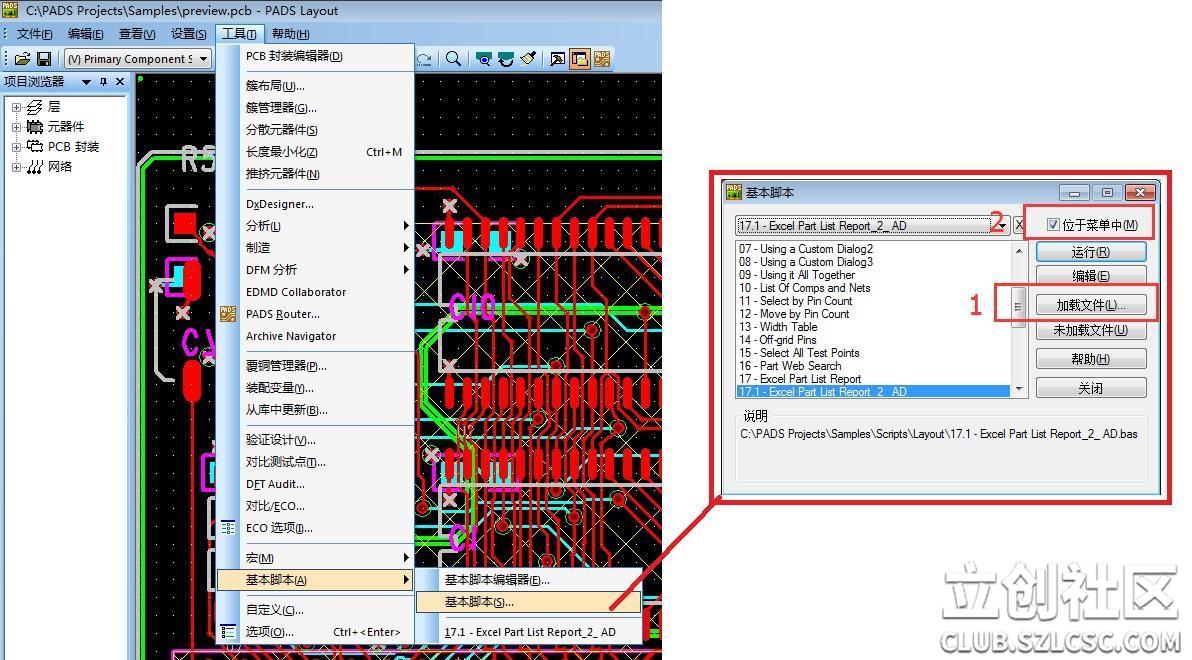

添加脚本的方式:
注意: 脚本的存放路径必须 和 PADS自带的脚本 放在相同路径下.
添加完成后:
简述步骤: 设置左下角为原点; 工具--> 基本宏 --> 17.1 - Excel Part List Report_2_ AD

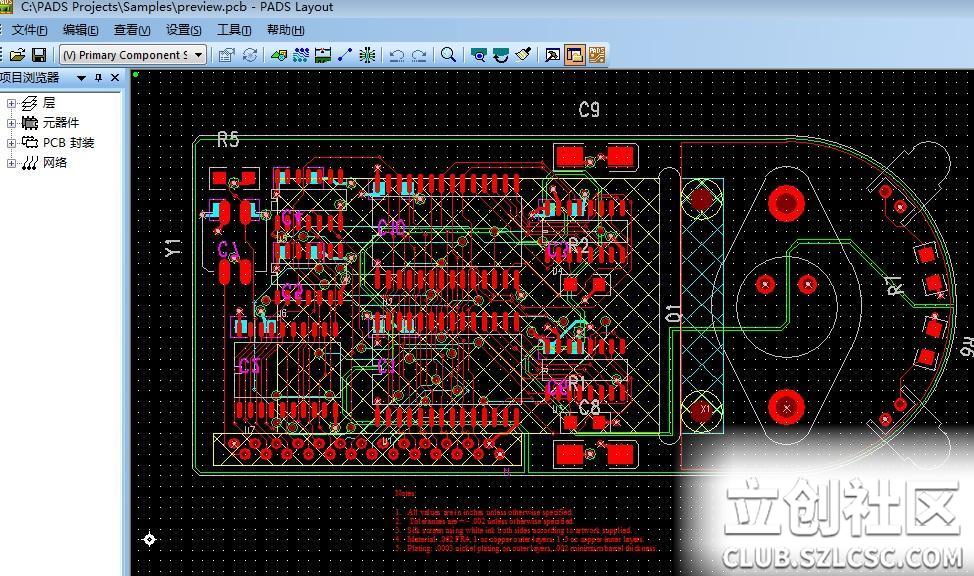

依照一下板子为例导出SMT贴装坐标文件

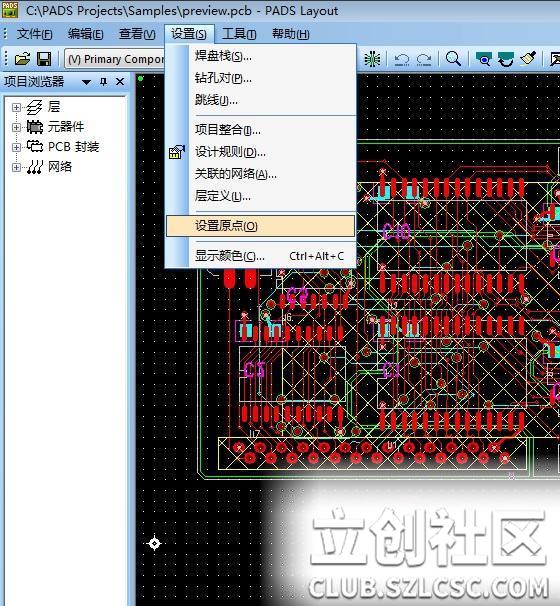

坐标文件是和 SMT工程师沟通的非常重要的文件. | 第一步: (设置坐标0点) 编辑→原点→设置; 默认设置原点在左下角 |
第二步: (呼出命令) 工具--> 基本宏 --> 17.1 - Excel Part List Report_2_ AD |

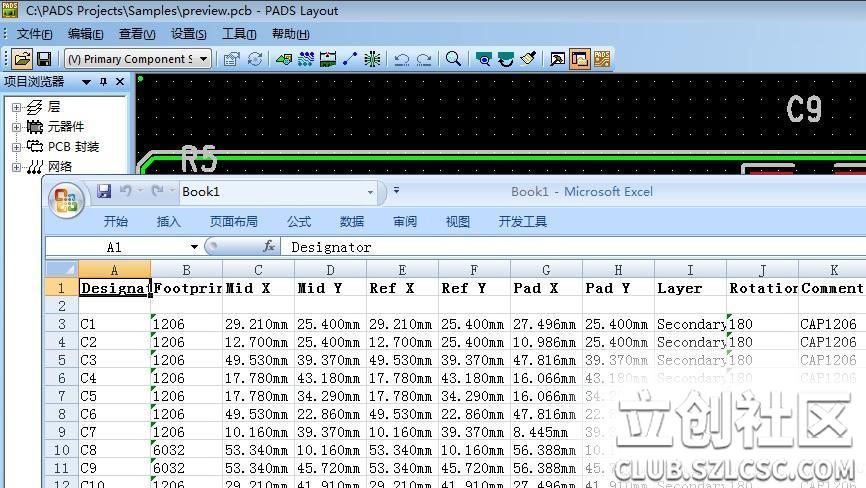

第三步:
(查看,并保存)
简单解说最常用字段用途
Designator 元器件标号; Footprint 封装; Mid X 元件中点X坐标; Mid Y元件中点Y坐标;
Layer 元件层; Rotation 器件旋转角度; Comment 型号; (这里的描述是大部分人常说的名词)
(一般来说这份文件的格式都最好不要改动,下一步用户可能使用工具可以直接导入)
