您好，请问这种带铜的边缘半孔能做吗？要怎么画？有什么参数标准？
1***2A
172
1

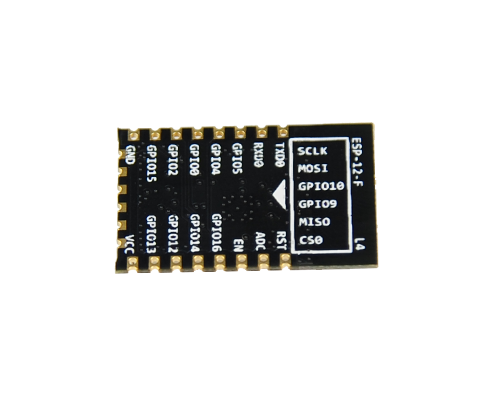

http://www.tech-now.com/Uploads/file/20190625/20190625143212_37745.png
上次询问结果图片有问题，这次应该能看到吧。
这种边缘有半圆凹陷的带铜触点，是可以做的吗？能用5元打样测试效果吗，还是只能全价？
点赞
互动评论
1
登录
或
注册
后才可以留言哦！
官方工作人员(5***5G)
2021-02-22 09:49:38
0
楼主，半孔无法享受5元活动，价格以审核为准。上图半孔6163银河工艺很成熟了，半孔设计一定要用PAD焊盘孔绘制不要用VIA过孔，请把焊盘一半放边框线上如下图
半孔大小范围：直径≥0.6MM，孔边到孔边≥0.6MM（单边焊环0.127mm以上,小于此参数工程会适当优化).
离边距离最低要2MM以上如下图：
/portal/server_guide_70.html
半孔大小范围：直径≥0.6MM，孔边到孔边≥0.6MM（单边焊环0.127mm以上,小于此参数工程会适当优化).
离边距离最低要2MM以上如下图：
/portal/server_guide_70.html
